Блок управления симисторами и тиристорами ОВЕН БУСТ

Name: Блок управления симисторами и тиристорами ОВЕН БУСТ
Brand: ОВЕН
SKU: 22
Availability: InStock

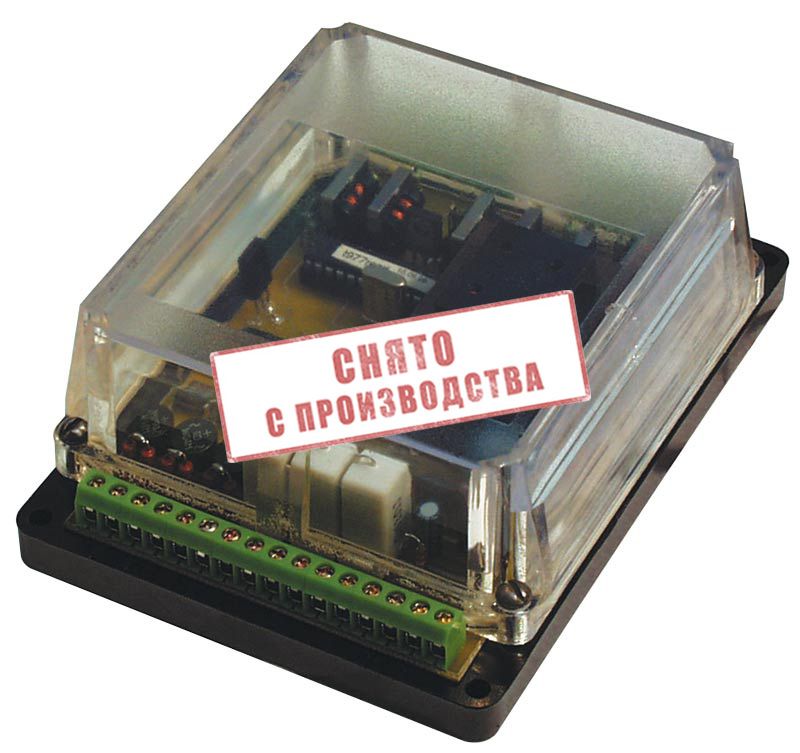

Блок управления симисторами и тиристорами ОВЕН БУСТ фото

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - БУСТ2

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 22

ОВЕН БУСТ — незаменимый помощник в управлении работой силовых приборов, таких как тиристоры и симисторы, применяемые для регулировки мощной нагрузки (создается нагревательными элементами, инфракрасными лампами и трансформаторами).

Категории

Способ управления нагрузкой

плавное изменение напряжения

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - БУСТ2

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Назначение

Предназначен для управления симисторами или тиристорами, работающими с активной нагрузкой: нагревательными элементами печей, инфракрасными лампами и др.

БУСТ рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, ТРМ10, ТРМ151.

Прибор выпускается в корпусе настенного крепления Н1.

Функциональные возможности блока управления симисторами и тиристорами

АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ МОЩНОСТИ активной нагрузки с помощью сигналов управления 0(4)…20 мА, 0…5 мА, 0…10 В, поступающих от регулятора (например, ОВЕН ТРМ101, ТРМ10, ТРМ151)
РУЧНОЕ РЕГУЛИРОВАНИЕ МОЩНОСТИ с помощью внешнего переменного резистора 10 кОм
ДВА МЕТОДА УПРАВЛЕНИЯ СИМИСТОРАМИ ИЛИ ТИРИСТОРАМИ, в зависимости от инерционности нагрузки и уровня помех в сети
ЗАЩИТА СИЛОВЫХ ТИРИСТОРОВ ИЛИ СИМИСТОРОВ при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
ПЛАВНЫЙ ВЫХОД НА ЗАДАННЫЙ УРОВЕНЬ МОЩНОСТИ для предотвращения резких перегрузок питающей сети
СВЕТОДИОДНАЯ ИНДИКАЦИЯ УРОВНЯ МОЩНОСТИ (10 уровней от 0 до 100 %)
ВОЗМОЖНОСТЬ ВНЕШНЕЙ БЛОКИРОВКИ управления нагрузкой
РАБОТА С ОДНО-, ДВУХ- И ТРЕХФАЗНОЙ НАГРУЗКОЙ

Элементы управления блока управления симисторами и тиристорами

БУСТ имеет на печатной плате линейку из 10 светодиодов, которая дискретно показывает уровень мощности: каждый светящийся светодиод соответствует 10 % максимальной мощности.

Для задания параметров работы служат перемычки S1...S6, также установленные на печатной плате.

Перемычка	Назначение	Установлена	Снята
S1	Метод регулирования	По числу полупериодов	Фазовый
S2	Контроль тока	Включен	Выключен
S3	Режим работы	Работа	Установка уровня
S4	Фаза «В»	Используется	Не используется
S5	Фаза «С»	Используется	Не используется
S6	Вход управления	4...20 мА	Ручн., 0...10 В,0...20 мА, 0...5 мА

Комплектация

Прибор БУСТ
Паспорт и руководство по эксплуатации
Гарантийный талон

Функциональная схема БУСТ

Схема канала управления

Три канала для управления одно-, двух- или трехфазной нагрузкой

Прибор имеет три идентичных канала управления тиристорами или симисторами. Каждый канал соответствует одной из фаз. При управлении однофазной или двухфазной нагрузкой используется один или два первых канала.

Входы

Всего в приборе БУСТ 9 входов. Каждый канал управления имеет 2 входа для контроля:

перехода напряжения фазы через 0 (используется для внутренней синхронизации устройства обработки сигналов);
тока фазы (используется для защитного отключения).

Кроме того, БУСТ имеет 3 входа, общих для всех трех каналов:

управляющий вход;
вход блокировки;
вход для задания уровня защитного отключения.

Выбор метода управления в зависимости от инерционности нагрузки

Для регулирования мощности на нагрузке прибор позволяет формировать управляющие тиристорами или симисторами сигналы двумя методами: фазовым или по числу полупериодов. Выбор метода управления зависит от инерционности и характера нагрузки.

При фазовом методе в зависимости от величины сигнала на входе БУСТа меняется угол открытия симистора или тиристора. Прибор обеспечивает 256 уровней изменения угла открытия полупроводников на один полупериод, что позволяет плавно изменять напряжение на нагрузке. Фазовый метод используется для управления малоинерционными объектами, быстро реагирующими на изменение напряжения на нагревателе, а также при управлении освещением. Однако такой метод управления не может защитить питающую сеть от помех, так как переключение полупроводниковых элементов происходит не при нулевом значении сетевого напряжения.

Фазовый метод управления

Метод управления по числу полупериодов позволяет значительно уменьшить уровень помех в электросети за счет включения и отключения нагрузки в момент перехода сетевого напряжения через нуль. Однако период следования управляющих сигналов с БУСТа составляет 256 целых полупериодов колебаний сетевого напряжения, или 2,56 с, поэтому этот метод применим только для инерционных нагрузок. Количество полупериодов на выходе БУСТа, а значит мощность на нагрузке, зависит от величины сигнала на входе БУСТа: при максимальном уровне сигнала (100 %) на нагрузку подаются все 256 полупериодов, при 50 % – 128, при минимальном уровне полупроводниковые элементы закрыты и на нагрузку напряжение не поступает.

Метод управления по числу полупериодов:

Т –-число полупериодов колебаний сетевого напряжения;

n – число полупериодов, подаваемых на нагрузку

Защита симисторов и тиристоров. Аварийное отключение

БУСТ обеспечивает защиту силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке. Для этого последовательно с нагрузкой на каждой фазе устанавливается трансформатор тока, вторичная обмотка которого подключается ко входу устройства контроля тока. Уровень защитного отключения задается пользователем при помощи внешнего переменного резистора номиналом 100 кОм.

При превышении заданного порога происходит аварийное отключение, при котором управление блокируется и светодиоды, индицирующие уровень управляющего сигнала, начинают мигать. Снятие аварийного состояния происходит при выключении питания прибора.

Плавный выход на заданный уровень мощности

Прибор позволяет плавно достигать заданной мощности и тем самым избегать резких перегрузок питающей сети. При включении прибора или при скачкообразном изменении управляющего БУСТом сигнала мощность в нагрузке возрастает не скачкообразно, а плавно. При скачкообразном изменении уровня сигнала на входе БУСТа мощность на нагрузке изменяется со скоростью 20 % в секунду, а время изменения мощности на нагрузке от минимального значения до максимального составляет 5 секунд.

Управляющий сигнал для регулирования мощности активной нагрузки

БУСТ может применяться для автоматического регулирования мощности активной нагрузки. Для этого на управляющий вход БУСТа подают выходной сигнал регулятора (например, ОВЕН ТРМ101):

напряжения 0...10 В;
тока 0...20 мА, 4...20 мА или 0...5 мА.

С помощью БУСТа можно вручную управлять симисторами или тиристорами. Для этого к управляющему входу нужно подключить внешний переменный резистор 10 кОм.

Выходы. Управление нагрузкой

Выходным устройством каждого канала является импульсный трансформатор с двумя вторичными обмотками. Это позволяет подключать к каждому каналу прибора либо симистор, либо два встречно включенных тиристора с током управления в импульсном режиме до 300 мА.

Блокировка управления

Прибор имеет функцию блокировки, позволяющую организовать аварийное или технологическое отключение нагрузки. На вход прибора «блокировка» подается внешний сигнал с одного из устройств: TTL-уровня, «сухого» контакта (кнопки, тумблера, геркона или реле), транзистора n–p–n-типа.

При снятии сигнала блокировки прибор плавно возвращается на заданный уровень мощности.

Машиностроение и металлообработка

Название статьи	Краткое описание	Используемые приборы
Опыт модернизации системы управления электропечей	Авторы статьи делятся опытом модернизации системы управления электропечей (СНО 6.12.4/10 И2 и СШ 3-6.6/7 И3) на участке термообработки Тейковского филиала ОАО ММЗ «Вперед». Предпочтение было отдано модернизации в силу того, что современные печи достаточно дороги, а с появлением на рынке недорогих и надежных микропроцессорных терморегуляторов и устройств управления силовыми цепями появилась возможность создания систем регулирования с наименьшими затратами.	БУСТ, АС3-М, ТРМ1
Автоматизация электрической закалочной печи	Компания ООО НПФ «Инженерные технологии» (г. Екатеринбург) автоматизировала на базе приборов ОВЕН для предприятия «Техметалл» электрическую закалочную печь, предназначенную для прокалки металлических изделий с целью придания им определенных свойств.	БУСТ, ТРМ10, СИ8

Химическая отрасль

Название статьи	Краткое описание	Используемые приборы
Новости в переработке автопокрышек	Динамичный рост парка автомобилей по всему миру приводит к накоплению изношенных шин. Проблема переработки вышедших из эксплуатации изделий имеет огромное экологическое и экономическое значение. Несмотря на значительные усилия в этой области из общего числа всех покрышек в мире перерабатывается не более 20 %. Российское предприятие НПП ТЕРМОЛИЗ занимается решением этой проблемы давно, и достигло значительных успехов в области технологий переработки полимерных отходов. Автоматика технологических процессов по переработке шин построена на приборах ОВЕН.	ПЛК100, БУСТ, УЗОТЭ-2У, БСФ, МВ110-224.16ДН, МУ110-224.6У, ПМ01, БП60
Автоматизация участка химического травления	Прибор ОВЕН 2ТРМ1 успешно работает с нестандартным датчиком в условиях агрессивной среды на участке химического травления Калашниковского электролампового завода.	БУСТ, ТРМ251, САУ-М6, 2ТРМ1, СИ8

Металлургия

Название статьи	Краткое описание	Используемые приборы
Автоматизация управления электрическими печами	Электрические печи сопротивления (камерные, шахтные, колпаковые и др.) широко применяются для термообработки изделий в различных отраслях российской промышленности: в металлургии, энергетическом машиностроении, металлообработке, керамическом и стекольном производстве. Использование автоматизированных систем управления при термической обработке повышает качество продукции и облегчает труд обслуживающего персонала.	ПЛК154, БУСТ, АС3-М, ТРМ151

Транспорт

Название статьи	Краткое описание	Используемые приборы
Жизнь двигателя зависит от качества моторного масла	Лаборатория «Квалификационные испытания смазочных материалов» ОАО «ВНИИ НП» обладает уникальными стендами, которые используются при разработке моторных масел с привлечением новых композиций присадок, а также для контроля качества моторных масел. Стенды создавались в разное время. Системы управления некоторых из них постепенно устаревают и требуют либо замены некоторых элементов, либо полной модернизации.	ИП320, ПЛК150, БУСТ

Другие товары из этой категории

ДОП. КОНТ. MC1G/E ВЫД.ВРЕМ. ОТКЛ 10…180С

В наличии

К сравнению

2 934.10 ₽

ДОП. КОНТ. MC1G/E ВЫД.ВРЕМ. ОТКЛ 0,1…30С

В наличии

К сравнению

2 934.10 ₽

ДОП. КОНТ. MC1G/E ВЫД. ВРЕМ. ОТКЛ 0,1…3С

В наличии

К сравнению

2 934.10 ₽

ДОП. КОНТ. MC1G/E ВЫД. ВРЕМ. ВКЛ 10…180С

В наличии

К сравнению

2 934.10 ₽

ДОП. КОНТ. MC1G/E ВЫД. ВРЕМ. ВКЛ 0,1…30С (LAETSD)

В наличии

К сравнению

2 873.10 ₽

ДОП. КОНТ. MC1G/E ВЫД. ВРЕМ. ВКЛ 0,1…3С

В наличии

К сравнению

2 934.10 ₽

МЕХАНИЧ БЛОКИР ДЛЯ КОНТАКТОРОВ MC1E 40-95A (LAEM4)

В наличии

К сравнению

1 518.90 ₽

МЕХАНИЧ БЛОКИР ДЛЯ КОНТАКТОРОВ MC1E 9-38A (LAEM1)

В наличии

К сравнению

1 323.70 ₽

Цены, наличие и другие данные, указанные на сайте, не являются публичной офертой. Для уточнения информации свяжитесь, пожалуйста, с нашими специалистами любым удобным для Вас способом

Контакты

Офис

Склад

office Наш офис

109428, Москва, БЦ Юнион, Рязанский проспект 24 корпус 2, 11 этаж, офис 1101

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

office Наш склад

109456, Москва, 1-й Вешняковский проезд, дом 2, строение 6

+7 (495) 135-135-5

info1@owenkomplekt.ru

График: Пн-Пт 09:00 - 18:00

Построить маршрут

Напряжение питания	220 В 50 Гц
Допустимое отклонение номинального напряжения	–15...+10 %

Входы управления	внешний переменный резистор, 0…10 В, 0…5 мА, 0…20 мА, 4…20 мА
Входное сопротивление входа управления	200 кОм
Сопротивление нагрузочного резистора Rвх	500 Ом
Макс. допустимый преобразованный трансформатором ток нагрузки на входах контроля	2 А
Напряжение низкого уровня на входе «блокировка»	0…+0,4 В
Напряжение высокого уровня на входе «блокировка»	+2,4…+5 В

Максимальный импульсный ток управления	не более 600 мА
Амплитуда управляющих импульсов	5 В
Метод управления тиристорами или симисторами	фазовый или по числу полупериодов
Число используемых фаз	1...3

Тип корпуса	Н1
Габаритные размеры корпуса	145х105х55 мм
Степень защиты корпуса	IP20

Температура окружающего воздуха	+5...+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 35 °С)	не более 80 %
