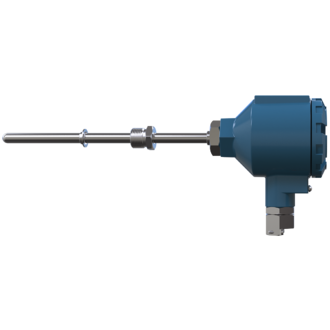

Термопара с выходным сигналом 4…20 мА EXD ОВЕН ДТПК045Д-0110.320.И.ЕХD-Т6 [10]

В наличии

К сравнению

19 746.00 ₽

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 00-00030231

Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).

Категории

Под заказ

Да

Длина монтажной части

320 мм

Диаметр

10 мм

Тип взрывозащиты

взрывозащищенная оболочка, цепь 1Ex d llC T6 Gb X

Материал защитной арматуры

сталь 12Х18Н10Т

Термопара

хромель-алюмель (ХА)

Диапазон преобразования

-40…+800 °С

Кабельный вывод

нет

Коммутационная головка

есть

Интерфейс HART

нет

В наличии

К сравнению

19 746.00 ₽

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).

Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD

Тип выхода: аналоговый, многопредельный
Диапазон измеряемых температур: –40…+1250 °С
НСХ: К(ХА), N(НН)
Выходной сигнал: 4…20 мА, HART
Класс точности: ±0,5 %
Межповерочный интервал — 2 года

Конструктивные исполнения

Конструктивное исполнение

Модель

Параметры

Материал

Длина монтажной части L*, мм

035

D = 8 мм,

M = 20 × 1,5 мм**,

S = 22 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C)

60, 80, 100,

120, 160, 180,

200, 250, 320,

400, 500, 630,

800, 1000, 1250,

1600, 2000

045

D = 10 мм,

M = 20 × 1,5 мм**,

S = 22 мм

ДТПК: сталь 12Х18Н10Т

(-40…+800 °C),

сталь 08Х20Н14С2
(-40…+900 °C)

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Обозначение при заказе

Пример обозначения при заказе: ОВЕН ДТПК045Д-0110.120.И.EXD-T6[10]

Это обозначает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12х18Н10Т с диапазоном измерения и преобразования температур: -40...+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс допуска 2, во взрывозащищенном исполнении (взрывонепроницаемая оболочка 1Ex d IIС Т6 Gb X), температурный класс Т6.

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).

В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.

Документация

Сертификат взрывозащиты для ДТС (Exd, Exi)

Описание типа СИ ДТП (Россия)

Краткое руководство ДТх-И.EXD

Руководство по эксплуатации ДТх-И.EXD (ДТП-И.EXD и ДТС-И.EXD)

Наименование	Значение
	ДТх-И.EXD	ДТх-И.EXD-H
Питание
Номинальное значение напряжения питания (постоянного тока), В	24
Диапазон допустимых напряжений питания (постоянного тока), В	8…35	8…30
Максимальная мощность потребления, Вт	0,8
Защита от обратной полярности напряжения питания	есть
Выходной сигнал
Диапазон выходного тока, мА	4…20
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА	23
Вид зависимости «ток от температуры»	линейная
Диапазон преобразования температур	определяется при заказе
Диапазон допустимых сопротивлений нагрузки, Ом *	0…1170	250…956
Время установления рабочего режима после включения напряжения питания, сек, не более	30
Интерфейс HART	нет	есть
Конструкция
Взрывозащита корпуса датчика	1Ex d llC T6 Gb X
Способ контакта с измеряемой средой	погружаемый
Степень защиты корпуса датчика (по ГОСТ 14254)	IP65
Надежность
Средняя наработка на отказ, ч, не менее	15 000
Средний срок службы при номинальной температуре применения, лет, не менее: – для ДТП-И.EXD – для ДТС-И.EXD	8 10

* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле:R_Н(Ом) = (U_пит - 8) В / 0,023 А, где U_пит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.

Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.

Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам:

Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол:

HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.

В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).

ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
