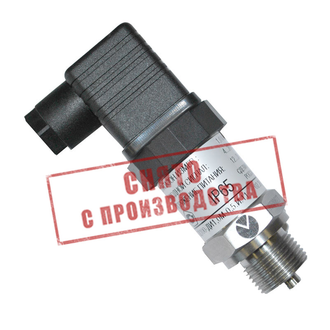

ОВЕН ПД100 – это линейка микропроцессорных датчиков давления, предназначенных для непрерывного преобразования давления измеряемой среды (дифференциального, гидростатического, избыточного или избыточно-вакуумметрического) в унифицированный сигнал постоянного тока 4…20 мА (ГОСТ 26.011-80).
Датчики рекомендуются для применения в системах автоматического регулирования и управления технологическими процессами в различных областях промышленности, жилищно-коммунального хозяйства, на тепловых пунктах, компрессорных и насосных станциях, системах КНС, водонапорных башнях и др.
Рекомендуемые рабочие среды для датчиков – жидкости (в том числе техническая вода), пар, газы, парогазовые и газовые смеси при давлении, не превышающем верхний предел измерения датчика и не агрессивные к материалу измерительной мембраны.
Преимущества линейки ОВЕН ПД100
- Высокая помехоустойчивость. Соответствуют требованиям к оборудованию класса А по устойчивости к воздействию электромагнитных помех по ГОСТ Р 51522-99.
- Высокая надежность. Выполняются в корпусах из нержавеющей стали и имеют минимальное количество разъёмных соединений, что обеспечивает герметичность и высокую защиту от коррозии.
- Имеют кабельный разъем стандарта EN175301-803 форма А (DIN43650 А) с улучшенным уплотнением для удобного подсоединения сигнального кабеля.
- Высокая перегрузочная способность по давлению: предельное значение перегрузки чувствительного элемента – от 200% ВПИ и выше.
- Различные модификации предоставляют возможность подобрать датчик под любую задачу.
- Малые габариты, небольшой вес и виброустойчивость датчиков позволяют устанавливать их непосредственно на объекте, в том числе и в труднодоступных местах.
- Верхний предел измеряемого давления – ряд значений от 125 Па до 25 МПа.
- Хорошие показатели временной стабильности выходного сигнала.
- Класс точности – 0,25; 0,5; 1,0 или 1,5.
- Высокая степень пылевлагозащиты корпуса датчика от IP65 для ОВЕН ПД100-ДИ до IP68 для ОВЕН ПД100-ДГ.
Документация
Сертификат соответствия ГАЗПРОМСЕРТ для ПД100
Сертификат средств измерений ПД100 (Беларусь)
Декларация о соответствии на ПД100
Сертификат средств измерений ПД100 (Казахстан)
Гигиенический (пищевой) сертификат на ПД100
Разрешение Ростехнадзора на ПД100
Сертификат средств измерений ПД100 (Россия)
Руководство по эксплуатации ПД100 (Общее руководство по эксплуатации на датчики ПД100-хх)
Краткая инструкция ПД100 (КИ на приборы серии ПД100 (кроме ПД100-ДГ))
В обновленной линейке датчиков ОВЕН ПД100 используются измерительные сенсоры, изготовленные по различным технологиям, что позволяет подобрать необходимый датчик, исходя из соотношения цена/параметры.
Технология «кремний-на-кремнии» (КНК) в настоящее время является наиболее перспективной технологией, т.к. предлагает наилучшее соотношение цена/выходные параметры. Технология основана на изготовлении сенсора из монокристалла кремния с нанесенным на него методом диффузии тензорезистивным мостом. Достоинствами данной технологии являются высокая стабильность, низкий гистерезис, высокая перегрузочная способность и относительно высокая чувствительность, а соответственно, и точность преобразования. К недостаткам относятся низкий рабочий температурный диапазон (до 120 0С) и необходимость защищать чувствительный элемент металлической мембраной, что снижает чувствительность и увеличивает нелинейность преобразования.
Сенсоры, изготовленные по технологии КНК, применяются в датчиках моделей 1ХХ и 8ХХ (см. расшифровку моделей выше).
Технология «кремний-на-сапфире» (КНС) является наиболее старой и отработанной технологией производства полупроводниковых сенсоров давления. Сенсор изготавливается из монокристаллической сапфировой пластины с нанесенным на нее с помощью гетероэпитаксии тензомостом. Сапфировая пластина жестко припаивается к мембране, изготовленной из титанового сплава. Достоинствами технологии являются высокая чувствительность и стабильность, высокий температурный диапазон измеряемой среды (до 100 0С), относительная простота и отработанность технологии, возможность измерения агрессивных сред, нейтральных к сплавам титана. К недостаткам можно отнести наличие повышенного гистерезиса и чувствительность к перегрузкам.
Сенсоры, изготовленные по технологии КНС, применяются в датчиках моделей 4ХХ (см. расшифровку моделей выше).
Технология «тензодатчик-на-керамике» (ТНК) наиболее молодая и наиболее дешевая технология. Сенсор представляет собой керамическую мембрану с нанесенным на нее толстопленочным тензомостом. Достоинствами данной технологии являются дешевизна сенсоров, высокая устойчивость к перегрузкам и агрессивным средам. К недостаткам относятся низкая чувствительность и относительно низкий температурный диапазон измеряемых сред (до 135 0С).
Формально керамика (Al2O3) устойчива к большинству агрессивных сред, однако при упаковке сенсора в штуцер для герметизации используется резиновое кольцо, что значительно сокращает список измеряемых агрессивных сред.
Сенсоры, изготовленные по технологии ТНК, применяются в датчиках моделей 3ХХ (см. расшифровку моделей выше).
Датчики давления линейки ОВЕН ПД100 предлагаются как в однопредельном, так и многопредельном исполнении.
Однопредельные датчики имеют единственный верхний предел измерений (ВПИ), который невозможно изменить в процессе эксплуатации.
Многопредельные датчики откалиброваны на максимальный допустимый для данной модели ВПИ и в процессе эксплуатации предоставляют пользователю возможность перестраивать ВПИ вниз до 5:1 с помощью встроенного индикатора с кнопочной клавиатурой.
Производство строительных материалов
|
Автоматизация производства силикатного кирпича
|
Предприятие «Гнездово» - одно из ключевых звеньев экономики Смоленской области. Автоклавное отделение содержит 11 автоклавов для обработки силикатного кирпича-сырца, в месяц завод производит 6 млн. штук кирпича. На предприятии была проведена модернизация автоматизированной системы управления автоклавного отделения силикатного цеха с целью повышения контроля за процессом запарки сырца и безопасности эксплуатации оборудования. В основу автоматизированной системы были положены приборы ОВЕН.
|
АС3-М
|
ЖКХ
|
Система автоматики паровых и водогрейных котлов котельной ОАО «Рославльский ВРЗ»
|
Замена автоматики управления и защиты двух паровых (ДКВР-20/13) и двух водогрейных котлов ПТВМ-30 на ОАО «Рославльский вагоноремонтный завод» (г. Рославль Смоленской области).
|
ИП320, ПЛК100, АС3-М
|
|
Станция для управления одним насосом
|
Компанией «Приборы контроля» (г. Ижевск) разработана на базе приборов ОВЕН станция для управления насосным оборудованием с регулировкой частоты вращения электрических двигателей по давлению и температуре.
|
|
|
Станция для управления насосными и вентиляционными системами на базе приборов ОВЕН
|
Компания «Приборы контроля» (г. Ижевск) разработала на базе приборов ОВЕН станцию для управления насосными и вентиляционными системами.
|
|
|
Станция для управления группой насосов от 1 до 4
|
ООО ТПФ «Приборы контроля» (г. Ижевск) разработало на базе приборов ОВЕН станцию ПРИКОН для управления группой насосов от 1 до 4.
|
ТРМ201, ТРМ138В
|
|
Насосная станция под управлением ОВЕН ПЧВ
|
Торгово-производственная фирма «Приборы контроля» (г. Ижевск) осуществила модернизацию водонапорной станции первого подъема на скважине в поселке Киясово Республики Удмуртия с применением преобразователя частоты ОВЕН ПЧВ и других приборов ОВЕН.
|
ТРМ1 |
|
Диспетчеризация водоканалов с использованием GSM/GPRS-модема ОВЕН ПМ01
|
При автоматизации распределенных объектов возникает необходимость дистанционного управления и контроля из единого диспетчерского пункта. Эту задачу можно решить путем создания систем диспетчеризации. Для удаленного обмена данными в таких системах может успешно применяться одна из последних разработок компании ОВЕН – GSM/GPRS-модем ОВЕН ПМ01.
|
ПЛК100, ПМ01
|
|
Шкаф управления отоплением и горячим водоснабжением (ШУ ОГВС)
|
Шкаф управления ШУ ОГВС входит в состав системы управления отоплением и горячим водоснабжением промышленных и жилых зданий. Применение шкафа управления ОГВС значительно улучшает эксплуатационные и экономические характеристики систем ОГВС зданий в целом.
|
ПЛК100, ТРМ202
|
|
Шкаф управления холодным водоснабжением (ШУ ХВС)
|
Шкаф управления холодным водоснабжением ШУ ХВС входит в систему управления подачей холодной воды в промышленные и жилые здания. В свою очередь, система ХВС может быть частью центрального теплового пункта или индивидуального теплового пункта (ЦТП или ИТП).
|
ПЛК100, ТРМ210
|
|
Шкаф управления центральными тепловыми пунктами (ШУ ЦТП)
|
Шкаф управления ШУ ЦТП содержит автоматику управления и входит в систему управления центральными и индивидуальными тепловыми пунктами (ЦТП и ИТП), которые обеспечивают горячее водоснабжение (ГВС), холодное водоснабжение (ХВС) и отопление зданий и сооружений.
|
ПЛК100, ТРМ202
|
Металлургия
|
Система охлаждения прокатного оборудования на заводе «Северсталь Метиз»
|
Специалисты компании «ГМТ Сервис» предложили и внедрили с последующим вводом в эксплуатацию АСУ охлаждением оборудования и продукции сталепрокатного цеха на заводе «Северсталь Метиз». Новая система охлаждения с водооборотным циклом является высокопроизводительной, гибкой и, что немаловажно, универсальной, так как может адаптироваться под производство любой продукции, где требуется эффективное охлаждение материала и технологического оборудования. В основу АСУ положены приборы ОВЕН.
|
ТРМ148, ТРМ202
|
