Панель оператора ОВЕН СМИ1-220

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - СМИ2-М

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 22236

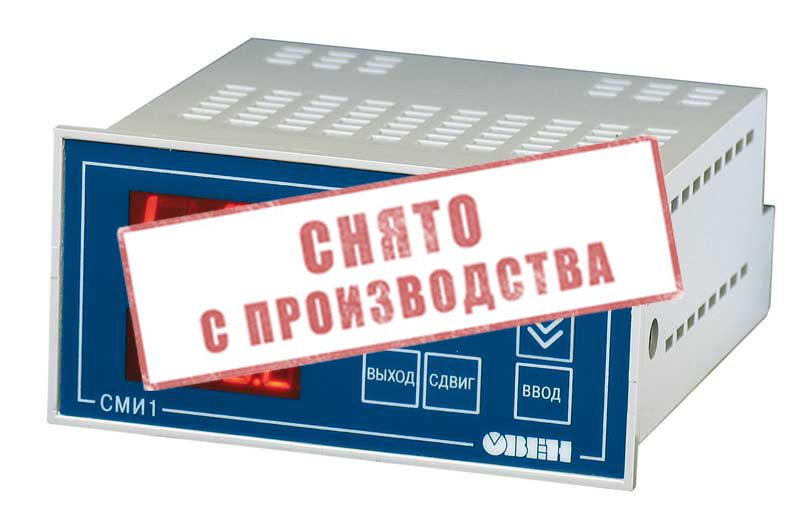

СМИ1 снят с производства. Рекомендуем в проектах в качестве замены использовать СМИ2-М.

Панель оператора ОВЕН для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus ASCII/RTU, ОВЕН), предназначенная для отображения состояния технологического процесса и внесения изменений в его ход.

Категории

Тип

светодиодная монохромная

Напряжение питания

90…264 В переменного тока 47...63 Гц

Функция

изменение параметров

Габаритные размеры (ШхВхГ)

(96 × 48 × 100) ± 1 мм

Поддерживаемые протоколы

ОВЕН; Modbus ASCII; Modbus RTU

Интерфейсы

RS-232, RS-485

Поддерживаемые протоколы

овен; modbus ascii; modbus rtu

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - СМИ2-М

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

СМИ1 снят с производства. Рекомендуем в проектах в качестве замены использовать СМИ2-М.

ОВЕН СМИ1 Панель оператора

Панель индикации данных с функциями редактирования для распределенных систем управления в сети RS-485 и RS-232 (протоколы Modbus ASCII/RTU, ОВЕН).

Поддерживает совместную работу с ОВЕН ПЛК, модулями ОВЕН МВА8, МВУ8, Мх110, а также с контроллерами и модулями других производителей.

Компактное конструктивное исполнение для удобства размещения в щитах и пультах управления – щитовой корпус типа Щ2.

Основные функциональные возможности

РАБОТА В СЕТИ RS-485 И RS-232 по протоколам ОВЕН, Modbus ASCII, Modbus RTU
РАБОТА В РЕЖИМАХ MASTER, SLAVE, в том числе с использованием сетевых входов при работе по протоколу ОВЕН
ОТОБРАЖЕНИЕ ДАННЫХ, полученных из сети, на цифровых индикаторах (значения 4 параметров)
РЕДАКТИРОВАНИЕ ЗНАЧЕНИЙ ПАРАМЕТРОВ и передача их в сеть
6 ДИСКРЕТНЫХ ВХОДОВ для подключения датчиков типа «сухой контакт» или транзисторных ключей n-p-n типа с открытым коллектором
НАПРЯЖЕНИЕ ПИТАНИЯ ~220 В или =24 В
БЕСПЛАТНАЯ ПРОГРАММА «КОНФИГУРАТОР СМИ1»
ПОМЕХОУСТОЙЧИВОСТЬ благодаря импульсному источнику питания 90...264 В частотой 47...63 Гц

В комплекте поставки панели оператора бесплатно ОРС-сервер

Схема использования

Схема использования панели оператора ОВЕН СМИ1

Интерфейсы RS-485, RS-232

В СМИ1 установлены модули двух независимых интерфейсов: RS-485 и RS-232.

Интерфейсы RS-485 и RS-232 позволяют:

конфигурировать прибор на ПК;
получать из сети значения любых параметров;
передавать в сеть сигналы с дискретных входов и значения редактируемых параметров.

Подключение СМИ1 к ПК по интерфейсу RS-485 производится через адаптер ОВЕН АС3-М или АС4.

По интерфейсу RS-232 подключение СМИ1 к ПК производится напрямую (без использования адаптера). Этот интерфейс удобно использовать для конфигурирования прибора.

Поддержка протоколов ОВЕН и Modbus

Для сетевого обмена с СМИ1 пользователь может использовать следующие протоколы: ОВЕН, Modbus RTU, Modbus ASCII. Конфигурирование СМИ1 осуществляется по протоколу ОВЕН.

Поддержка распространенного протокола Modbus позволяет СМИ1 работать в одной сети с контроллерами и модулями как фирмы ОВЕН, так и других производителей.

Работа в режимах Master («мастер» сети) и Slave

СМИ1 можно использовать в качестве «мастера» сети по одному из портов RS-485 или RS-232. При этом другой порт будет работать в режиме Slave, т. е. «подчиненный», и функцию «мастера» может выполнять персональный компьютер.

СМИ1 может работать также в режиме Slave по обоим портам.

Функция СМИ1 «мастер сети» особенно полезна, если сеть состоит из приборов и модулей, которые могут работать только в режиме Slave (см. пример 1).

Конфигурирование СМИ1

Конфигурирование панели оператора осуществляется на ПК с помощью программы «Конфигуратор СМИ1». Программа предоставляется бесплатно.

В конфигураторе пользователь задает:

сетевые настройки;
список параметров для отображения на индикаторах (до 4 параметров);
список параметров для редактирования оператором (до 16 параметров);
таблицу «мастера» сети для организации опроса и пересылки параметров.

Дискретные входы СМИ1

СМИ1 имеет 6 дискретных входов, к которым можно подключать устройства с «сухими» контактами (например, кнопки). Сигнал с дискретного входа передается в сеть и может быть использован, например, для дистанционного запуска и остановки программы ПЛК (см. пример 2).

Шестой дискретный вход можно программно настроить таким образом, что подключенный к нему контакт будет использоваться для дистанционного запрета редактирования параметров.

Примеры применения панели

Использование СМИ1 в качестве «мастера» сети RS485. Помимо функций отображения и редактирования параметров, полученных из сети, СМИ1 инициирует процесс сетевого обмена

Использование дискретного входа СМИ1 для дистанционного запуска/остановки программы ОВЕН ПЛК

Дистанционное редактирование параметра (уставки в программе ОВЕН ПЛК) с панели СМИ1

Комплектация

Панель оператора СМИ1
Паспорт и руководство по эксплуатации
Гарантийный талон
Компакт-диск с программным обеспечением

Программное обеспечение

Конфигуратор СМИ1

Свидетельство о типовом одобрении СМИ1

Декларация о соответствии на СМИ1

Руководство по эксплуатации СМИ1

Руководство по конфигурированию СМИ1

Версия для печати

Панель оператора с цифровой индикацией ОВЕН СМИ1 (PDF, 420 Кб)

Напряжение питания

СМИ1-24	19...29 В постоянного тока
СМИ1-220	90…264 В переменного тока 47...63 Гц

Входы

Количество дискретных входов	6
Тип сигнала, подключаемого к дискретному входу	«сухой» контакт с внутренним сопротивлением не более 100 Ом
Интерфейс RS-485
Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Максимальная длина линии связи	1200 м
Протоколы передачи данных	ОВЕН; Modbus ASCII; Modbus RTU

Интерфейс RS-232

Скорость передачи данных	2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Максимальная длина линии связи с внешним устройством	3 м
Протоколы передачи данных	ОВЕН; Modbus ASCII; Modbus RTU
Гальваническая изоляция

Допустимое напряжение изоляции

Интерфейса RS-485 от схемы прибора	1500 В
Источника питания 24 В	500 В
Источника питания 220 В	1500 В

Корпус

Тип корпуса	щитовой Щ2
Габаритные размеры корпуса	96х48х100
Степень защиты корпуса со стороны передней панели	IP54

Условия эксплуатации

Температура окружающего воздуха	–20...+70 °С
Атмосферное давление	86...106,7 кПа
Относительная. влажность воздуха (при +25 °С и ниже без конденс. влаги)	не более 80 %
