Модуль электроизмерительный МЭ110-224.1Н [М01]

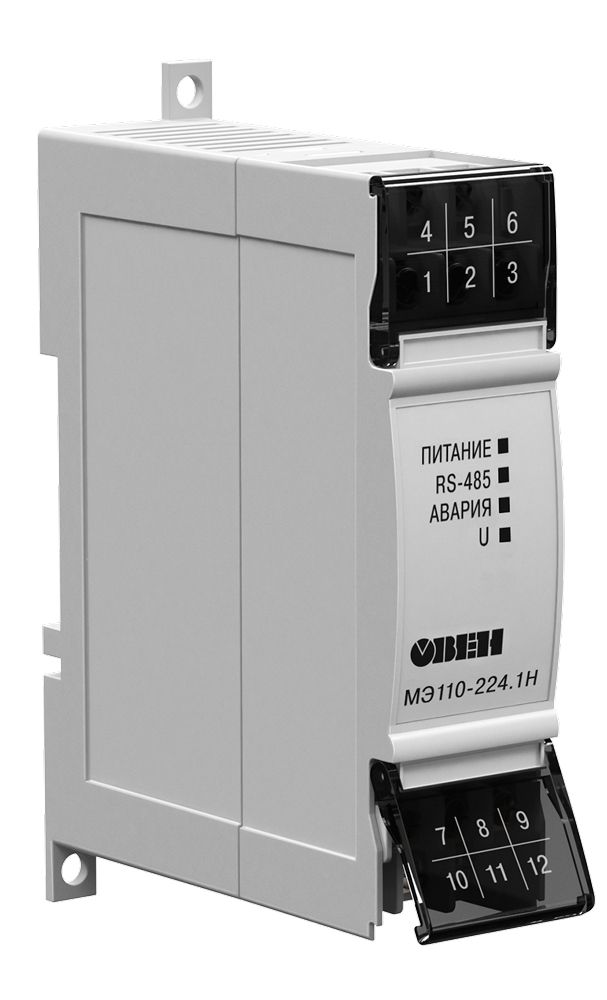

Модуль электроизмерительный Овен МЭ110-224.1Н [М01] — это однофазный измерительный преобразователь, предназначенный для измерения напряжения и частоты в однофазных сетях переменного тока и передачи результатов измерений в сеть RS-485. Прибор измеряет действующее напряжение в диапазоне от 40 до 400 В и частоту первой гармоники от 45 до 65 Гц. Универсальное питание от сети переменного или постоянного тока и поддержка внешних измерительных трансформаторов напряжения делают модуль гибким решением для задач мониторинга параметров электросети. Прибор поддерживает протоколы ОВЕН, Modbus RTU, Modbus ASCII и DCON, что обеспечивает совместимость с широким кругом устройств сбора данных и SCADA-систем.

Назначение модуля электроизмерительного Овен МЭ110-224.1Н [М01]:

Модуль МЭ110-224.1Н [М01] применяется для организации мониторинга напряжения и частоты в однофазных сетях переменного тока с частотой от 45 до 65 Гц. Прибор измеряет действующее значение напряжения в диапазоне от 40 до 400 В и частоту первой гармоники, преобразует результаты в цифровой код и передает их в сеть RS-485 по запросу от Мастера сети — контроллера, ПК или SCADA-системы. Прибор может использоваться как автономно, так и в комплекте с внешним трансформатором напряжения для масштабирования измеряемой величины на сети высокого напряжения. Универсальное питание (переменный ток 90...264 В или постоянный ток 20...375 В) позволяет применять модуль в системах с различными стандартами электропитания. Прибор оптимально подходит для построения систем контроля качества электроэнергии, диспетчеризации и мониторинга напряжения на промышленных предприятиях и объектах энергетики.

Особенности и преимущества модуля электроизмерительного Овен МЭ110-224.1Н [М01]:

• Измерение напряжения и частоты в однофазной сети: прибор измеряет действующее напряжение и частоту первой гармоники с основной погрешностью ±0,5 %, передавая результаты по сети RS-485;
• Универсальное питание: прибор работает как от сети переменного тока 90...264 В (номиналы 110, 220, 240 В) с частотой от 47 до 63 Гц, так и от источника постоянного тока 20...375 В (номинал 24 В), что позволяет использовать его в системах с различными стандартами электропитания;
• Поддержка внешних трансформаторов напряжения: прибор позволяет задавать коэффициент трансформации по напряжению в диапазоне от 0,001 до 9999,000, что дает возможность подключать его к сетям практически любого класса напряжения через стандартные измерительные трансформаторы;
• Четыре протокола обмена: прибор поддерживает протоколы ОВЕН, Modbus RTU, Modbus ASCII и DCON, а тип протокола выбирается пользователем программно, что обеспечивает совместимость с различными Мастерами сети и SCADA-системами;
• Светодиодная индикация состояния: светодиод «U» позволяет оперативно оценить наличие сигнала на измерительном входе и выход параметра за допустимые пределы, а светодиод «Авария» сигнализирует о нештатных ситуациях;
• Гальваническая изоляция цепей: цепи питания, интерфейса RS-485 и измерительных входов гальванически развязаны между собой с электрической прочностью изоляции 2500 В, что повышает помехозащищенность и безопасность системы;
• Диагностика нештатных ситуаций: прибор выявляет ошибки EEPROM, отсутствие связи с АЦП и ошибки применения параметров, сигнализируя об этом светодиодом «Авария» и передавая соответствующий код ошибки по сети;
• Сетевой тайм-аут: при отсутствии запросов от Мастера сети в течение заданного времени (по умолчанию 600 секунд) прибор сигнализирует об этом светодиодом «Авария», что позволяет оператору своевременно выявить проблемы связи;
• Восстановление заводских сетевых настроек: функция быстрого возврата к заводским параметрам связи через замыкание специальных клемм упрощает настройку при утере информации о заданных сетевых параметрах;
• «Быстрая» замена без демонтажа линий связи: конструкция съемных клеммных колодок позволяет оперативно заменить прибор, не отсоединяя проводники от клемм, что минимизирует время простоя оборудования;
• Бесплатный OPC-сервер и библиотека DLL: для интеграции прибора в SCADA-системы и контроллеры других производителей на сайте производителя доступны OPC-драйвер и библиотека стандарта Windows DLL;
• Компактный корпус: габаритные размеры 110 × 76 × 27 мм позволяют устанавливать прибор в ограниченном пространстве шкафов автоматики;
• Низкое энергопотребление: потребляемая мощность не превышает 4 ВА, что позволяет использовать прибор в системах с ограниченным бюджетом мощности;
• Надежность и долговечность: средний срок службы модуля составляет 10 лет, средняя наработка на отказ — 60 000 часов, что обеспечивает стабильную работу без частого обслуживания.

Технические характеристики модуля электроизмерительного Овен МЭ110-224.1Н [М01]:

• Тип электросети: однофазная;
• Количество каналов измерения: 1;
• Измеряемые параметры: напряжение (действующее значение), частота первой гармоники;
• Время опроса входа: не более 1 с;
• Измерение напряжения:
• Диапазон прямого подключения: ~40…400 В, от 45 до 65 Гц;
• С внешними трансформаторами: ~40 мВ…4000 кВ;
• Основная погрешность: ±0,5 %;
• Измерение частоты:
• Диапазон измерения: от 45 до 65 Гц;
• Основная погрешность: ±0,5 %;
• Коэффициент трансформации напряжения: от 0,001 до 9999,000 (задается пользователем);
• Дополнительная температурная погрешность: ±0,5 % на каждые 10 °С;
• Дополнительная погрешность от гармоник: не более ±0,1 % на каждый 1 % уровня нечетной гармоники;
• Дополнительная погрешность от изменения частоты сети: не более 0,5 предела основной погрешности;
• Время установления рабочего режима: не более 5 минут;
• Интерфейс связи: RS-485, двухпроводная схема;
• Максимальная скорость обмена по RS-485: 115 200 бит/с;
• Максимальное количество приборов в сети RS-485: не более 32;
• Поддерживаемые протоколы: ОВЕН, Modbus RTU, Modbus ASCII, DCON (переключается программно);
• Гальваническая изоляция цепей: питание / RS-485 / измерительный вход — 2500 В;
• Напряжение питания: ~90…264 В (ном. 110, 220, 240 В, частота 47-63 Гц) или ⎓20…375 В (ном. 24 В);
• Потребляемая мощность: не более 4 ВА;
• Конфигурирование: ПО «Конфигуратор М110»;
• Степень защиты корпуса: IP20 со стороны передней панели, IP00 со стороны клеммной колодки;
• Монтаж: на DIN-рейку 35 мм или настенный (винтами);
• Температура окружающего воздуха при эксплуатации: от –20 до +55 °С;
• Относительная влажность воздуха: не более 80 % (при +35 °С без конденсации);
• Габаритные размеры: 110 × 76 × 27 мм;
• Масса: не более 0,5 кг;
• Средний срок службы: 10 лет;
• Средняя наработка на отказ: 60 000 ч.

Комплект поставки модуля электроизмерительного Овен МЭ110-224.1Н [М01]:

В комплект поставки модуля электроизмерительного Овен МЭ110-224.1Н [М01] входят: модуль МЭ110-224.1Н [М01], паспорт и гарантийный талон, краткое руководство по эксплуатации.
