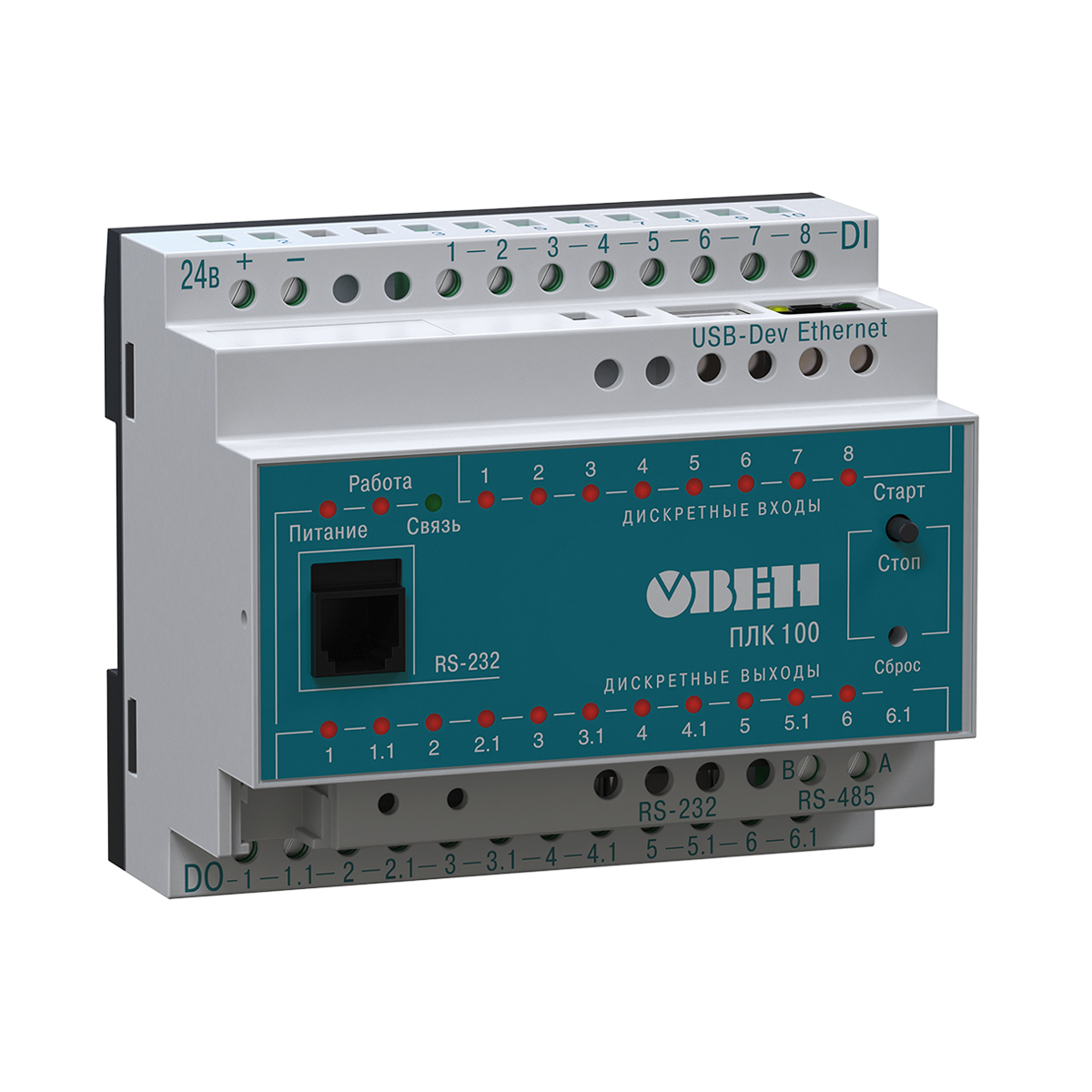

Программируемый контроллер Овен ПЛК100-24.К-М

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - ПР103

Итоговая сумма заказа без учета доставки

Доставка

Оплата

Артикул 10311

Рекомендуем в новые проекты закладывать современные линейки программируемых контроллеров ПЛК110, ПЛК200, СПК2хх или программируемые реле ПР103, ПР205.

Программируемый логический контроллер ОВЕН ПЛК100 это моноблочный контроллер для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами.

Категории

Нет в наличии

К сравнению

По запросу

Посмотреть аналог - ПР103

Доставка

Оплата

ОвенКомплектАвтоматика
в 2025 году

7 000 +

новых клиентов

92%

отгрузок в день оплаты

15 000 +

поставок

150 +

городов

5 000 +

часов консультаций

400 +

выездных аудитов

Контроллер для малых систем автоматизации Овен ПЛК100-24.К-М — моноблочный программируемый контроллер Овен ПЛК100 для малых систем автоматизации. Официальная страница Овен указывает программирование в CODESYS V2.3, крепление DIN-рейка, Ethernet 100 Base-T, RS-485 и RS-232 Debug.

процессор ARM9 200 МГц, RAM 8 Мб, Flash 4 Мб, Retain до 16 Кбайт
DI: 8; релейные DO: не применимо; транзисторные DO: 12; AI: не применимо; AO: не применимо
Дискретный (DI): программная обработка до 1 кГц, аппаратный счетчик до 10 кГц, обработчик энкодера до 1 кГц
габариты 105×90×65 мм, степень защиты IP20

Официальная страница: https://owen.ru/product/plk100_150_154

Документация: Руководство по эксплуатации ПЛК100; Руководство по программированию ПЛК100/150/154

Технические характеристики
Центральный процессор	32-bit RISC
Объем флеш-памяти (тип памяти)	4 Мб
Объем Retain-памяти (тип памяти)	7 Кб
Время выполнения пустого цикла (стабилизированное)	1 мс
Интерфейсы связи	Ethernet, RS-232, RS-485, USB
Поддерживаемые промышленные протоколы Ethernet 100 Base-T	Modbus TCP
Тип источника питания	Встроенный аккумулятор
Тип тока	Постоянный (DC)
Тип крепления	DIN-рейка
Программное обеспечение	CODESYS V2.3
Индикация состояния	Светодиодная
Глубина	65 мм
Встроенное оборудование	Встроенный аккумулятор, часы реального времени
Источник питания для часов RTC	Встроенный аккумулятор
Источник питания для Retain	EEPROM
Быстрые входы	Есть, до 10 кГц
Количество портов Ethernet 100 Base-T	1
Количество портов (типы сигналов) RS-485	1
Поддерживаемые протоколы RS-485	Modbus ASCII (Master/Slave), Modbus RTU (Master/Slave), ОВЕН (Master)
Количество портов RS-232	1
Поддерживаемые протоколы RS-232	Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), Овен (Master)
Количество портов USB Device	1
Режимы работы (дискретные входы (DI))	Программная обработка
Количество входов (дискретные входы (DI))	8
Серия	ПЛК100
Максимальная частота входного сигнала (дискретные входы (DI))	1 кГц
Потребляемая мощность (max)	6 Вт
Степень защиты	IP20
Назначение	Для малых систем автоматизации
Высота	90 мм
Тип выхода	Транзисторный ключ
Тип входа	Дискретный (DI)
Объем оперативной памяти	8 мб
Ширина	105 мм
Применение	Малые системы автоматизации, Управление инженерным оборудованием, Управление технологическим оборудованием

Обозначения при заказе

* ОВЕН ПЛК100 с номинальным напряжением питания 220 В не может быть оснащен сдвоенными транзисторными ключами.

Лицензионное ограничение области памяти ввода/вывода

Контроллеры ОВЕН ПЛК выпускаются в двух модификациях по лицензионному ограничению размера области памяти ввода/вывода (т.н. области %I+%Q+%M или области отображения процесса):

ОВЕН ПЛК-Х.Х-M – контроллеры без лицензионного ограничения объема области памяти ввода/вывода;
ОВЕН ПЛК-Х.Х-L – контроллеры с лицензионным ограничением объема области памяти ввода/вывода до 360 байт.

Контроллеры ОВЕН ПЛК-Х.Х-L имеют более низкую цену.

ВНИМАНИЕ! Лицензионное ограничение распространяется только на область памяти ввода/вывода (область отображения процесса). Максимальное количество внутренних переменных программы ПЛК не зависит от лицензионного ограничения и определяется только размером доступной оперативной памяти.

Выбор типа лицензии ОВЕН ПЛК

Для выбора типа лицензии ОВЕН ПЛК необходимо подсчитать объем доступной памяти ввода/вывода для организации сетевого обмена со всеми внешними устройствами.

Удобным способом, который позволяет точно проверить, хватит ли доступного объема памяти ввода/вывода, является способ создания проекта. Не приобретая контроллер, но установив на компьютере CoDeSys и Target-файл, вы можете создать проект и в окне PLC_Configuration подключить все необходимые модули. Если памяти достаточно, компиляция проекта пройдет успешно, если же нет – CoDeSys выдаст ошибку. При компиляции будут учтены все особенности, в том числе требования по выравниванию переменных. Для осуществления подобной проверки собственно программу контроллера писать не требуется.
